Zestaw dwóch kolumn Technics SB-CH550 jest zestawem sprzedawanym wraz z segmentową wieżą stereofoniczną SA-CH550, na którą składają się:
- Technics SL-CH550 – Compact Disc Player (odtwarzacz płyt CD),
- Technics RS-CH550 – Stereo Double Cassette Deck (podwójny deck kaset audio),
- Technics SH-CH550 – Stereo Sound Processor (cyfrowy procesor dźwięku),
- Technics SA-CH550 – Stereo Tuner Amplifier (wzmacniacz).
System Bass Reflex
Są to kolumny z obudową typu bass reflex, w której głośnik pracuje w komorze wentylowanej, dzięki czemu można uzyskać niższe pasmo przenoszenia.
Budowa kolumny
Zewnętrzna

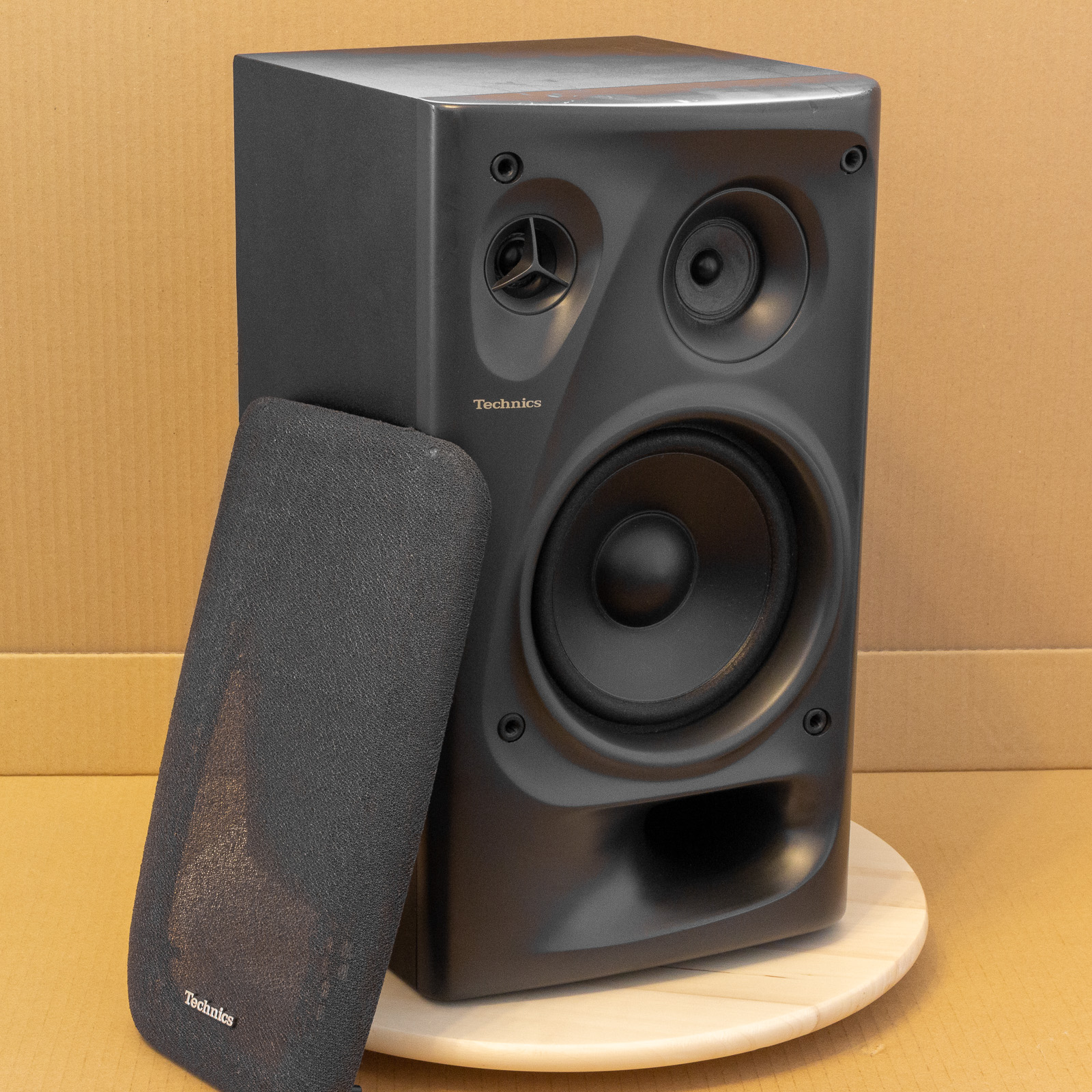

Front
Front składa się z wyprofilowanego, grubego i ciemno-szarego plastikowego elementu dobrej jakości. Po latach wciąż nie widać na nim przebarwień, ani większych uszkodzeń. Znajdują się w nim trzy głośniki. Całość przykryta jest szarą maskownicą z przypiętym do niej plastikowym logo producenta – „Technics”.
Obudowa
Obudowę kolumny stanowi 1.2 cm płyta wiórowa, od zewnątrz oklejona matową czarną okleiną.
Technics 5FP312A6
Głośnik wysokotonowy
Technics EAS6PH313A6
Głośnik średniotonowy
Technics EAS17PL300A6
Głośnik niskotonowy
Maskownica
Założona, przykrywa wszystkie trzy głośniki w kolumnie
Tunel systemu Bass Reflex
Tył
W tylnej części kolumny u góry znajduje się naklejka z podstawowymi informacjami o urządzeniu:
Technics
MODEL SB-CH550
3 WAY SPEAKER SYSTEM
IMPEDANCE 6 Ω
INPUT 100 W, MUSIC
Panasonic, España S.A.
Made in Spain
Poniżej specyfikacji znajduje się moduł z zaciskami sprężynowymi pozwalającymi podłączyć okablowanie lub końcówkę typu szpilka.
Naklejka ze specyfikacją kolumny
Zawiera informacje takie jak: producent, model, moc, kraj produkcji i inne
Moduł z zaciskami sprężynowymi
Pozwala na bezpośrednie podłączenie okablowania lub końcówki typu szpilka
Wewnętrzna
Aby dostać się do wnętrza, należy odkręcić cztery śruby schowane pod zaślepkami, które trzymają na swoim miejscu cały front kolumny. Następnie zdejmując front, należy odłączyć całe wewnętrzne okablowanie dla każdego z trzech głośników (po dwa przewody na głośnik) od elektroniki umieszczonej na tyle obudowy.

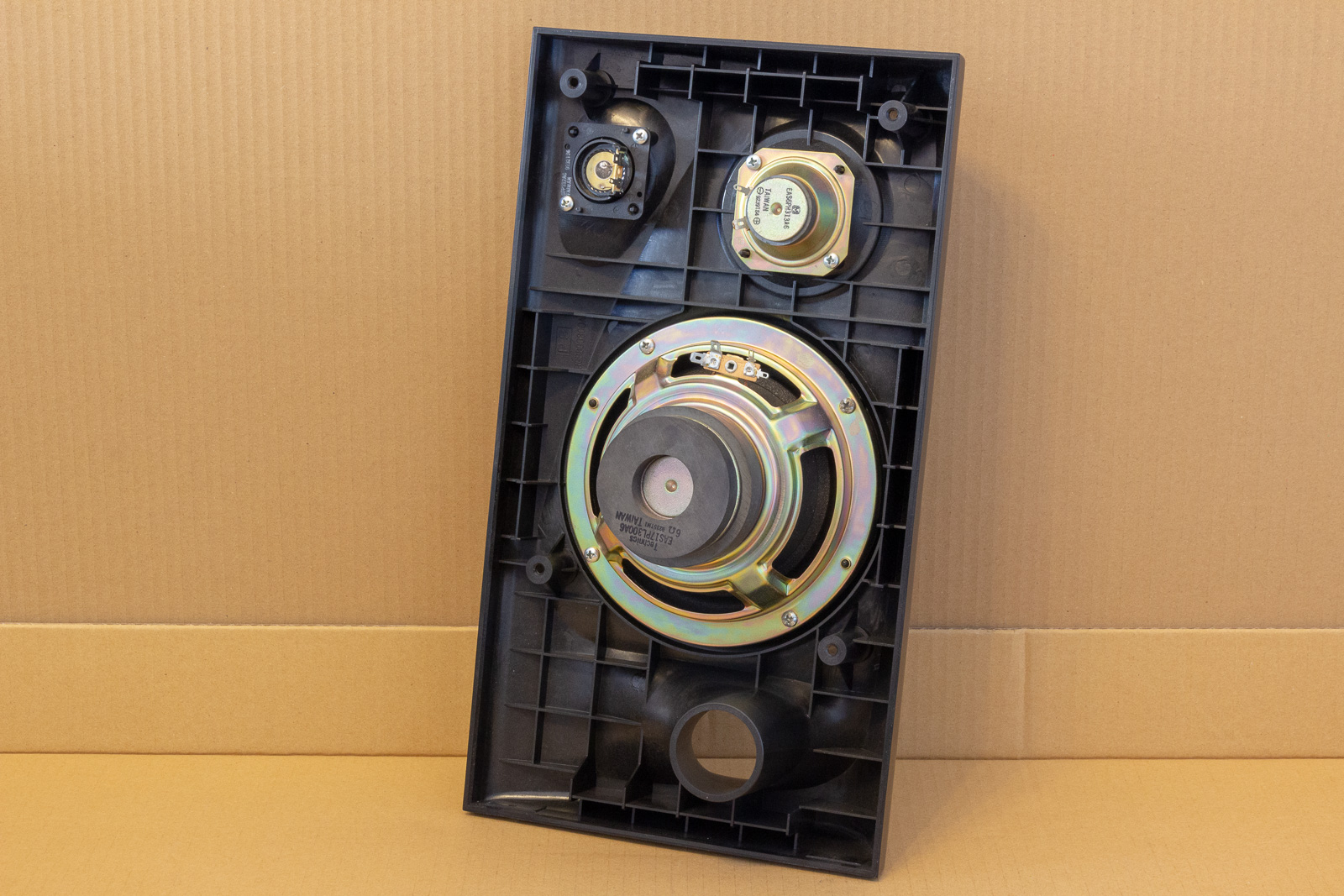

Po odłączeniu przewodów naszym oczom ukaże się wnętrze kolumny oraz tył frontu wraz z zamontowanymi głośnikami.
Technics 5FP312A6
Głośnik wysokotonowy
Technics EAS6PH313A6
Głośnik średniotonowy
Technics EAS17PL300A6
Głośnik niskotonowy
Zainstalowane głośniki
Za dźwięk wydobywający się z kolumn Technics SB-CH550 odpowiadają trzy głośniki:
Głośnik niskotonowy: Technics EAS17PL300A6
| Producent | Technics |
| Model | EAS17PL300A6 |
| Moc | — |
| Rezystancja | 6 Ω |
| Miejsce produkcji | Tajwan |
Głośnik średniotonowy: Technics EAS6PH313A6
| Producent | Technics / Panasonic |
| Model | EAS6PH313A6 |
| Moc | — |
| Rezystancja | — |
| Miejsce produkcji | Tajwan |
Głośnik wysokotonowy: Technics 5FP312A6
| Producent | Technics |
| Model | 5FP312A6 |
| Moc | — |
| Rezystancja | — |
| Miejsce produkcji | Tajwan |
