New Mildton to odświeżona seria kolumn Mildton z tą zmianą, że nowe mildtony otrzymały nowy zestaw dostępnych mocy oraz nie posiadają pokręteł służących do regulacji tonów średnich i wysokich.
W przypadku starej serii Mildton producent udostępnił trzy różne warianty kolumny (Mildton 70, Mildton 80 oraz Mildton 110), natomiast w nowej serii New Mildton znalazły się aż cztery modele:
- New Mildton 80 (ZgC 60-8-683)
- New Mildton 150 (ZgB 80-8-793)
- New Mildton 170 (ZgB 100-8-793)
- New Mildton 200 (ZgB 120-8-793)
przy czym wszystkie (poza prezentowanymi tutaj New Mildton 80) to kolumny z obudową typu bass-reflex.
Warto wspomnieć, że kolumny New Mildton 80 są odpowiednikiem kolumn Tonsil Space ’86 z tą różnicą, że mają o 10 W więcej mocy, ponieważ zastosowano tutaj inny głośnik niskotonowy.
Specyfikacja ZgC 60-8-683
Dane techniczne z katalogu Tonsil na rynek niemiecki:
| Moc znamionowa | 60 W |
| Moc max | 80 W |
| Efektywność | 89 dB |
| Impedancja | 8 Ω |
| Pasmo przenoszenia | 65 – 20 000 Hz |
| System | 3 Drożny |
| Wymiary | 256 x 456 x 226 mm |
| Masa | 8.0 kg |
Co ciekawe dane te nie są w 100% zgodne z kolumną głośnikową New Mildton 80 – nie zgadza się między innymi masa i pasmo przenoszenia.
Budowa kolumny New Mildton 80
Zewnętrzna
Front
Front kolumny stanowi ramka sklejana z kawałków płyty wiórowej o grubości 18 mm pokryta równym czarnym materiałem. Panuje tu elegancja i minimalizm. Maskownica mocowana jest „na wcisk” i trzyma się obudowy dzięki czterem bolcom, po jednym na każdy jej narożnik — aby ją zdemontować, należy pociągnąć ją „do przodu” aż do momentu, kiedy wszystkie bolce wyskoczą z obudowy, uwalniając tym samym maskownicę.
Po jej zdjęciu ujrzymy prawdziwy front kolumny. Znajdziemy tu trzy głośniki w 13 mm płycie wiórowej oraz naklejkę informującą, z jakim modelem mamy do czynienia.
Obudowa
Klejone pudło wykonane jest z 8 mm płyty wiórowej oklejonej okleiną drewnopodobną.
Tył
Tył to czarna płyta o ciekawej strukturze, wyglądającej niczym zimowe okna porośnięte od góry do dołu szronem, choć w tym wypadku otula on czerń tyłu obudowy New Mildton’ów. Na dole znajduje się naklejka z zawierająca podstawowe informacje o urządzeniu:
ZgC-60-8-683
Maximum power: 80 W
Rated power: 60 W
Impedance 8 Ω
Frequency response: 65-22000 Hz
Tonsil
Pod naklejką znalazło się miejsce na okrągły moduł z zaciskami sprężynowymi pozwalającymi podłączyć okablowanie lub końcówkę typu szpilka.
?
Głośnik wysokotonowy
Tonsil GDM 10/60/2
Głośnik średniotonowy
Tonsil GDN 20/50
Głośnik niskotonowy

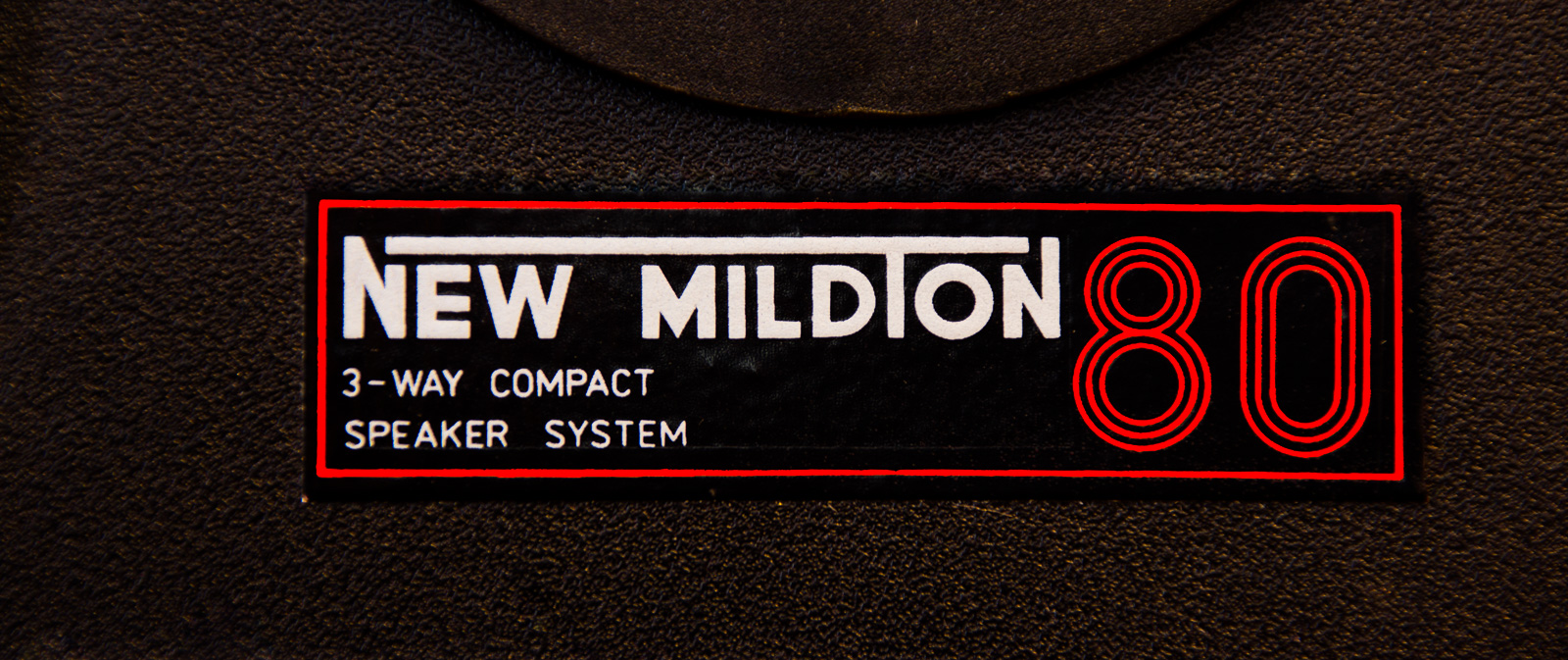

Oznaczenie modelu
NEW MILDTON 80<br /> 3-WAY COMPACT<br /> SPEAKER SYSTEM
Złącza
Wewnętrzna
Aby dostać się do wnętrza, należy wykręcić głośniki znajdujące się na froncie kolumny. Zaglądając do środka widać, że tylna ściana pokryta jest włókniną wygłuszeniową (filcem), a pod nią ukryta jest elektronika zarządzająca pracą kolumny.
Zainstalowane głośniki
Za dźwięk wydobywający się z kolumn New Mildton 80 odpowiadają trzy głośniki:
Głośnik niskotonowy: GDN 20/50
| Producent | Tonsil |
| Model | GDN 20/50 |
| Moc | 50 W |
| Rezystancja | 8 Ω |
| Miejsce produkcji | Zakłady Tonsil, Września, Polska |
Głośnik średniotonowy: GDM 10/60/2
| Producent | Tonsil |
| Model | GDM 10/60/2 |
| Moc | 60 W |
| Rezystancja | 8 Ω |
| Miejsce produkcji | Zakłady Tonsil, Września, Polska |
Szczegółowe informacje dot. tego głośnika:
| Pasmo przenoszenia | 1 000 – 9 000 [Hz] |
| Moc nominalna (przed filtrem) | 60 W |
| Moc nominalna (za filtrem) | 18 W |
| Moc maksymalna (przed filtrem) | 90 W |
| Moc maksymalna (za filtrem) | 25 W |
| Efektywność | 91 dB |
| Materiał magnesu | Ferryt |
| Materiał membrany | Celuloza |
| Materiał zawieszenia | Pianka |
| Materiał korpusu cewki | Nomex |
| Materiał cewki | Miedź |
| Materiał kosza | Blacha stalowa |
Głośnik wysokotonowy: GDWK 7/50/19
W tym egzemplarzu oryginalny głośnik wysokotonowy został zamieniony na nieoryginalny zamiennik firmy innej niż Tonsil.
| Producent | Tonsil |
| Model | GDWK 7/50/19 |
| Moc | — |
| Rezystancja | 8 Ω |
| Miejsce produkcji | Zakłady Tonsil, Września, Polska |
Szczegółowe informacje dot. tego głośnika:
| Pasmo przenoszenia | 4000 – 20000 Hz |
| Moc nominalna (przed filtrem) | 50 W |
| Moc nominalna (za filtrem) | 1.5 W |
| Moc maksymalna (przed filtrem) | 100 W |
| Moc maksymalna (za filtrem) | 3 W |
| Efektywność | 89 dB |
| Materiał magnesu | Ferryt |
| Materiał membrany | Poliamid |
| Materiał korpusu cewki | Nomex |
| Materiał cewki | Miedź |
