Unomat DC220SP

Halogenowa lampa z uniwersalnym mocowaniem typu gorąca stopka. Sercem lampy jest 12 V żarówka halogenowa o mocowaniu typu G4.

Działanie lampy

Lampa nie ma możliwości komunikowania się z urządzeniem, do którego jest podłączona. Włącza się ją ręcznie przełącznikiem po prawej stronie urządzenia. Natychmiastowo zapala się halogenowa żarówka, która oddaje sporo ciepła.

Budowa lampy

Zewnętrzna

Obudowę stanowi czarny, gruby, matowy 2 mm plastik, na którym nie zostają ślady po dotykaniu.

Patrząc na lampę od frontu:

Prawy bok:
Na tym boku znajduje się włącznik z dwoma pozycjami.

Front:

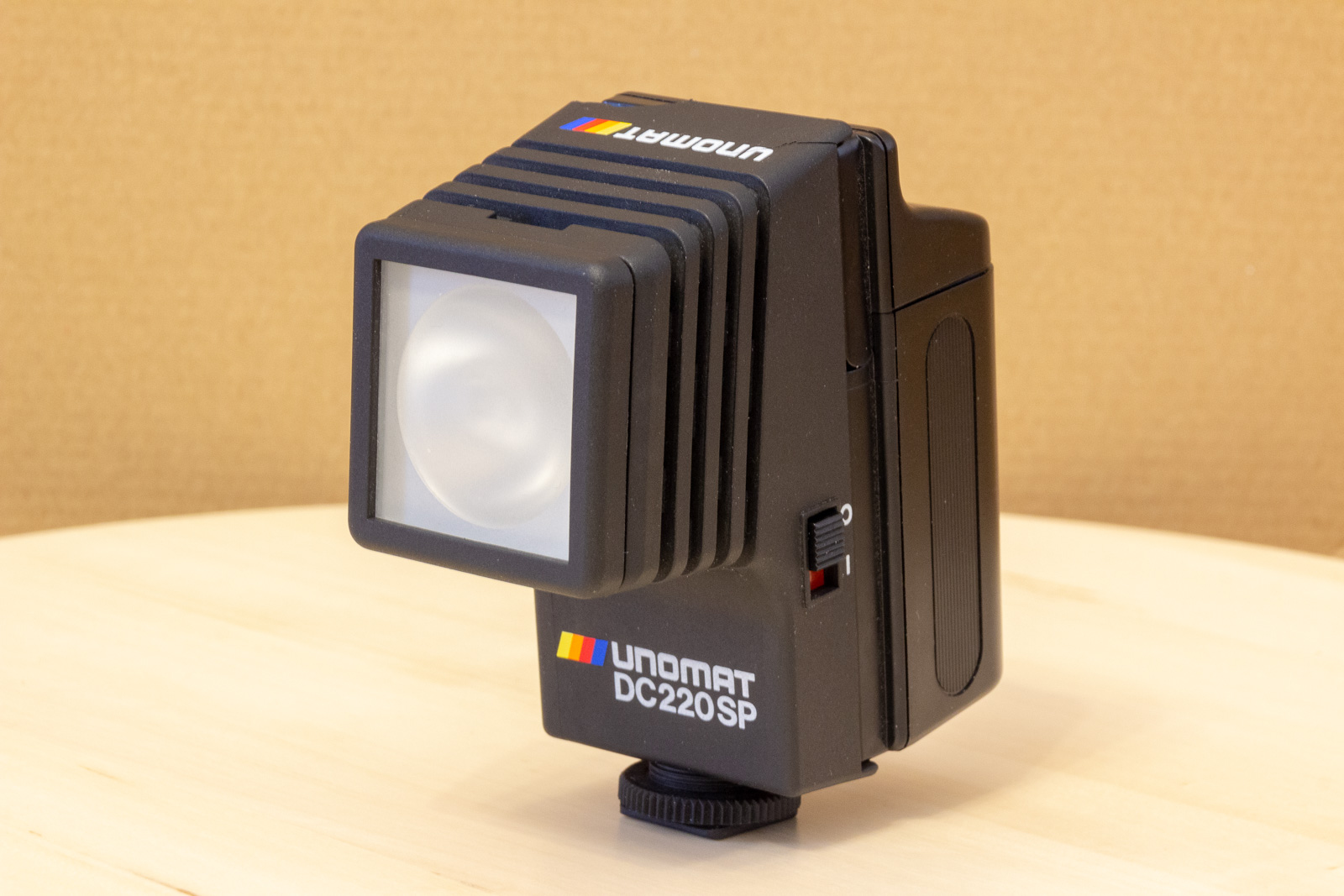

U góry znajduje się mleczne szkło, które zmiękcza światło z halogenowej żarówki. Ten element jest widocznie wysunięty do przodu, ponieważ pod szkłem mieści się również odbłyśnik oraz żarówka. Plastik w tym miejscu ma widoczne pasy, które są podziurawione i umożliwiają swobodny przepływ powietrza, co pozwala na efektywniejsze chłodzenie halogenowej żarówki, która podczas pracy nagrzewa się do bardzo wysokich temperatur.

W dolnej częsci znajduje się logo producenta wraz z modelem urządzenia: UNOMAT DC220SP.

Lewy bok:
Na tym boku znajduje się wtyk zasilania DC.

Tył:

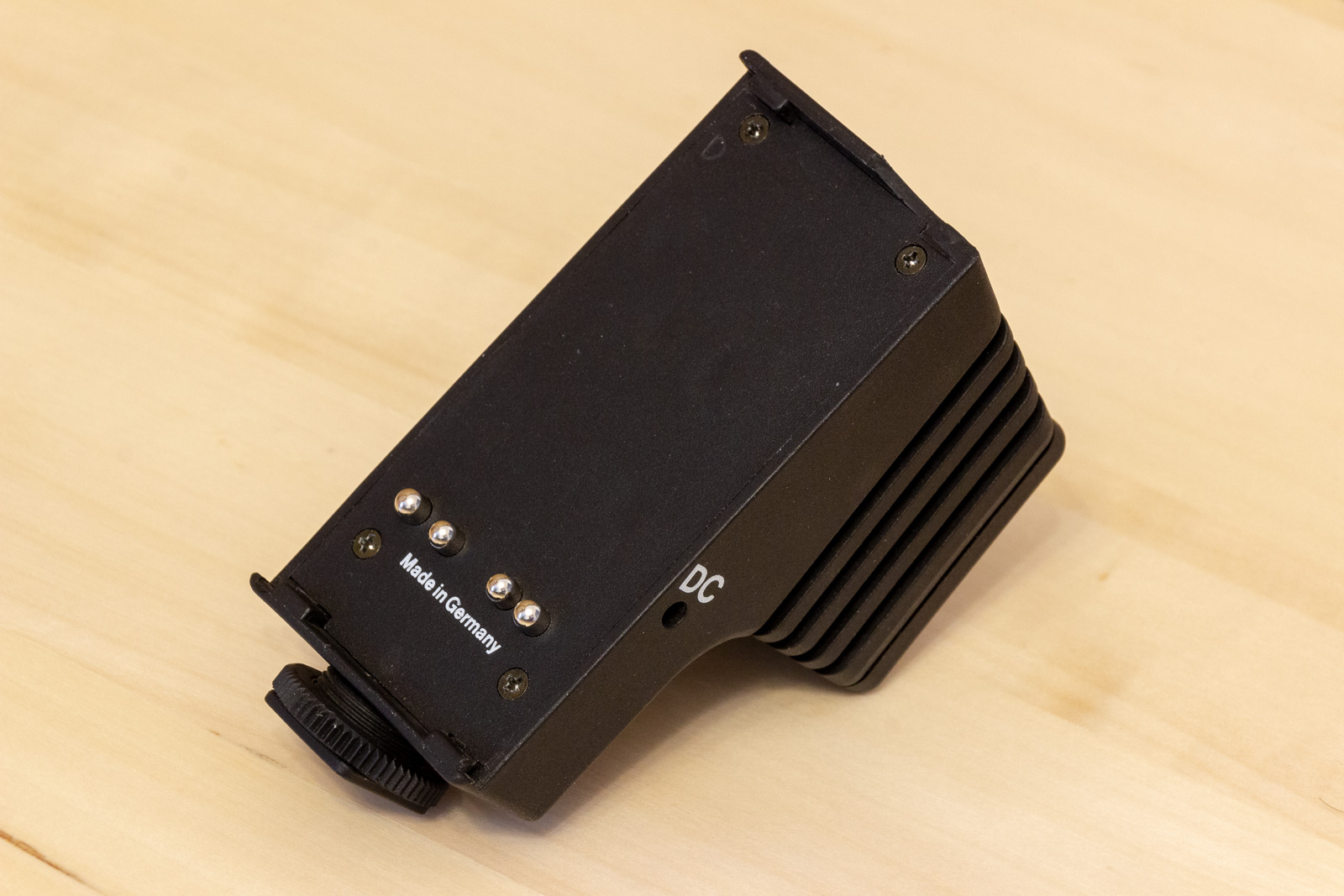

Na płaskiej tylnej przestrzeni u góry i na dole znajdują się zaczepy baterii. W dolnej części znajdują się cztery piny przenoszące zasilanie z baterii — każdy z nich od wnętrza połączony jest ze sprężynką, więc każdy z nich delikatnie wciska się do wnętrza celem idealnego dopasowania po zamocowaniu baterii zasilającej lampę. Napis u dołu głosi „Made in Germany”.

Dodatkowo znajdują się tutaj cztery śrubki, które po odkręceniu pozwalają na dostanie się do wnętrza urządzenia.

Dół:
Na dole znajduje się plastikowe mocowanie typu gorąca stopka z dodatkowym skręcanym pierścieniem służącym do stabilnego i pewnego przymocowania.

Wewnętrzna

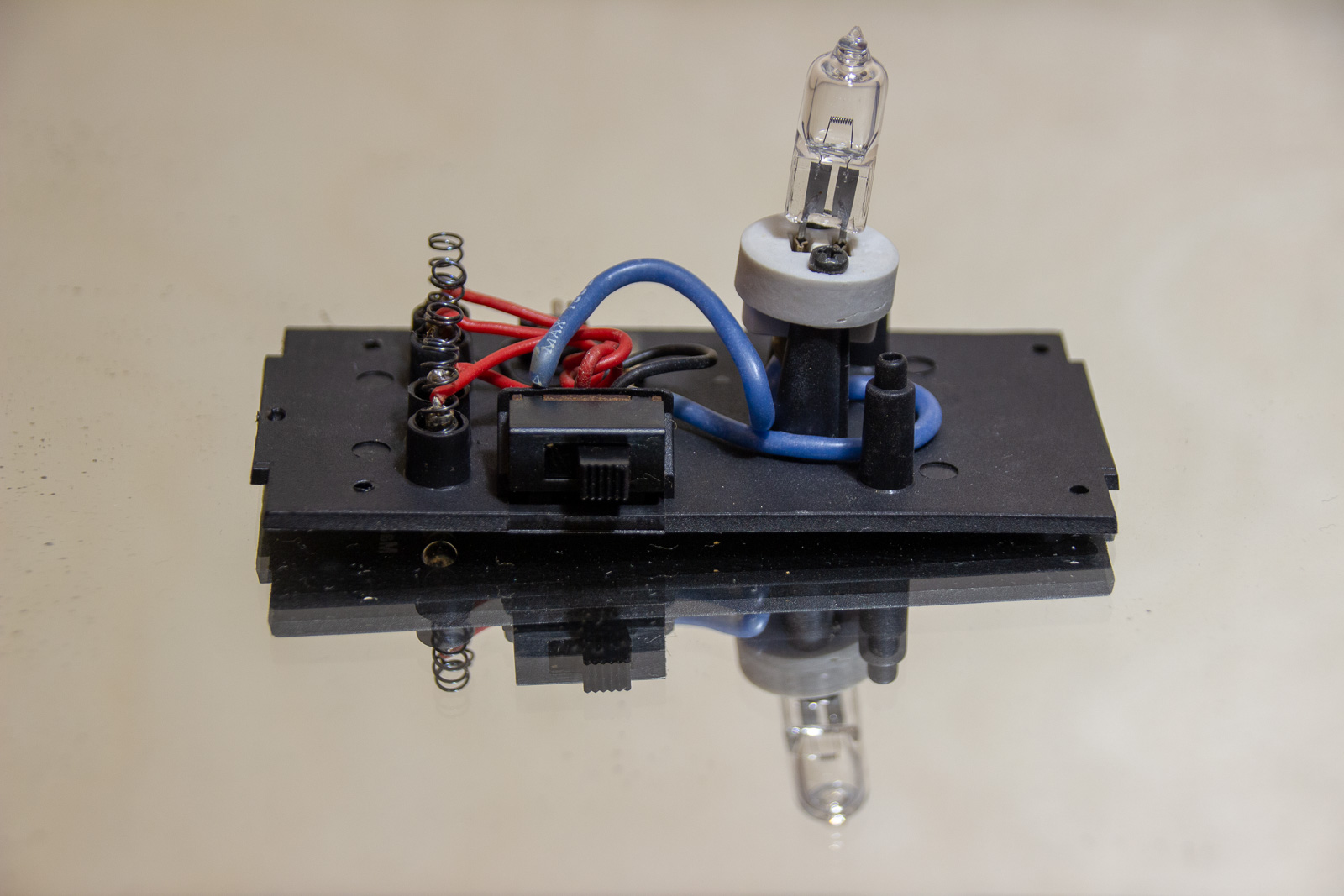

Po odkręceniu czterech śrubek na tyle obudowy dostajemy się do wnętrza lampy. Składa się ono z jednej plastikowej płytki, której tył stanowi również jednocześnie zewnętrzny tył lampy. Na płytce umieszczono:

Z prawej strony:
Włącznik

Z lewej strony:
Pin gniazda zasilania DC

Widać tu cztery sprężyny, które odpowiadają za utrzymanie prawidłowego styku z baterią. Po zamknięciu obudowy sprężyny są stale ściskane przez obudowę urządzenia, przez co wypychają piny w stronę podłączonej baterii.
